地球流体旋转实验平台

系统组成：转台主体、实验水槽、旋转动力系统、供电及信号传输系统、可视化系统、实验地形、定制仪器箱、实验配件及实验操作手册组成。

一．旋转水槽

1.组成：转台及水槽、旋转动力系统、信号传输系统、转台图像实时显示系统及支架、实验地形及配件、便携仪器箱。

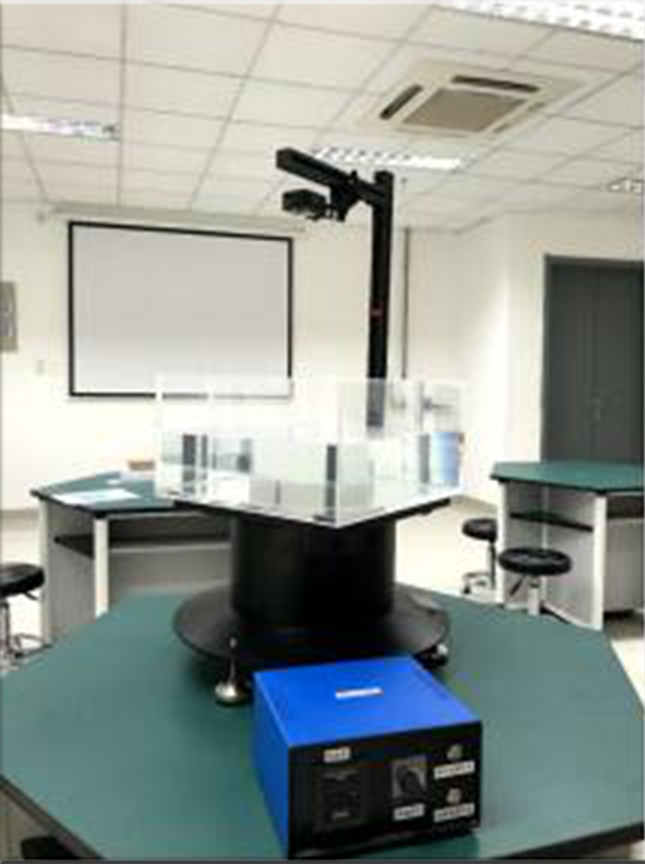

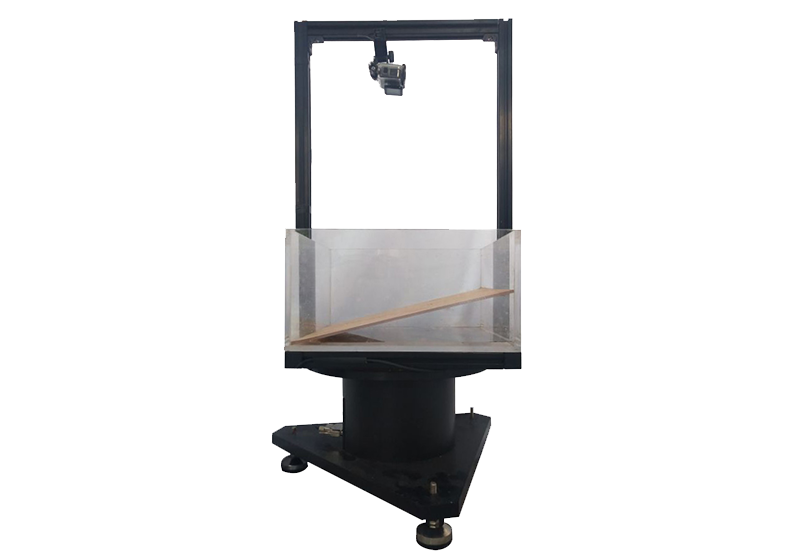

2.转台为铝型材框架，总重量小于 35kg，总高度 1米。

3.转台台面尺寸：400mm*400mm，旋转直径 500mm，台面高度 300mm。

4.实验水槽尺寸：400mm*400mm，高度 200mm，材质为透明亚克力材料，内置透明圆环。

5.信号传输系统：2路10A电源供电，1路千兆网信号传输，用于转台上设备供电和网络信号传输(激光器、工业相机、实验仪器等)。

6.旋转动力系统：采用无刷直流电机精确驱动，电机功率不小于 30W，转速 0-30r/min连续可调，速度变动小于 0.2%，转速分辨率 0.1转，转台可正反两个方向旋转；驱动器安装于转台基座上，配调速旋钮、速度显示模块。

7.转台图像实时显示系统：高清运动相机，4K摄像，不小于 64GB存储内存，防水外壳，可通过手机端app 和移动显示屏实时显示和记录转台整个实验过程。

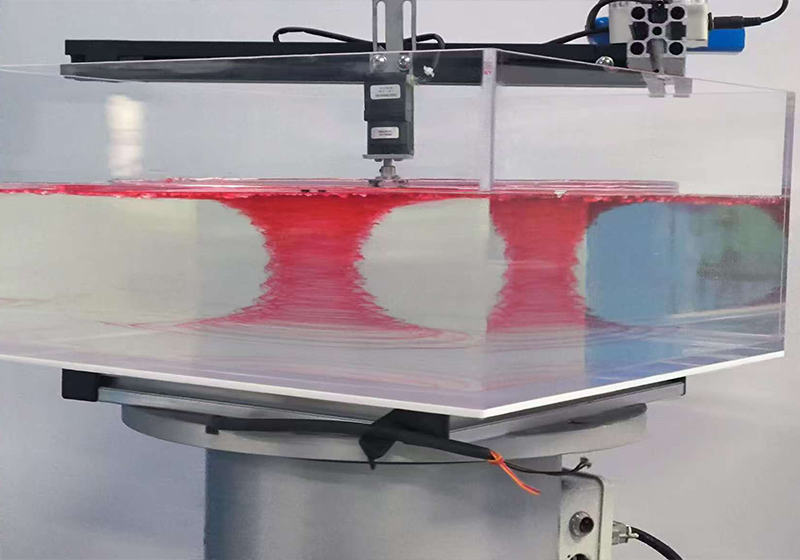

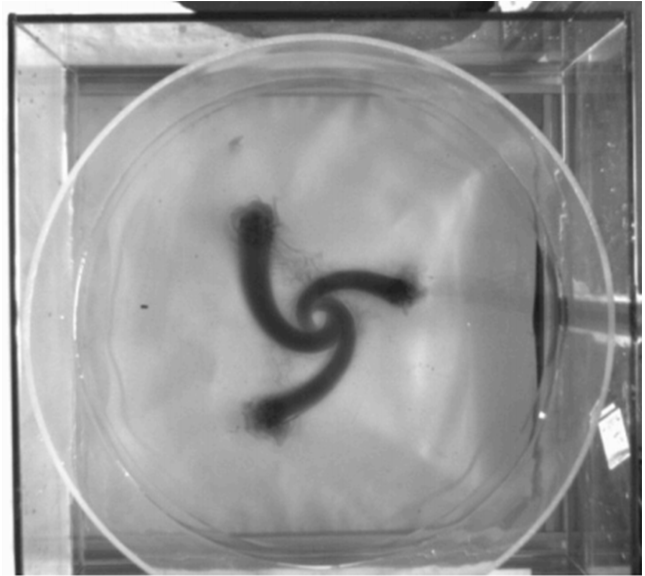

8.实验地形及配件：配有泰勒柱实验、傅科摆实验、底Ekman 层实验、Ekman 螺旋实验、环流实验、热成风实验、Rossby波等实验地形/配件，用于开展地转实验，并配有相应实验的指导书。

9.便携仪器箱：整个转台为便携式系统，可方便拆卸装入仪器箱携带。

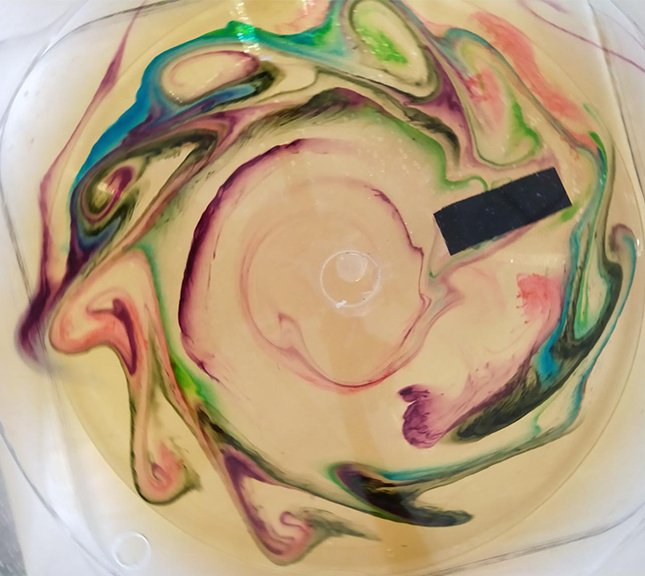

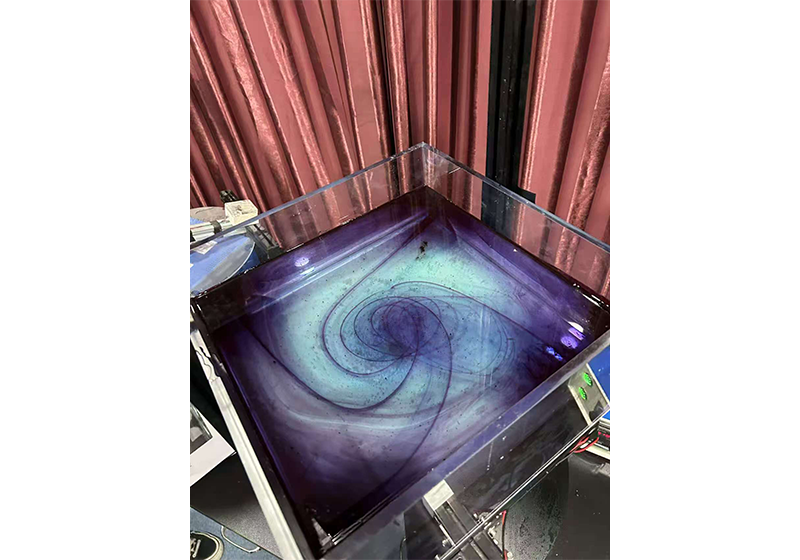

10.可同时进行染色实验和PIV测速实验。

二．MiniPIV系统（选择性扩展模块）

1. 2M工业相机：最大帧率40fps，分辨率1920*1080，Gige接口，标配8mm定焦镜头

2. 激光器：绿光连续激光器，输出功率1W，波长532nm，片光发生器展角45°，使用寿命不小于1000小时

3. 配套图像采集软件，具备以下功能：

a)控制相机实现数据采集功能：连接相机，可通过软件控制相机采集的开始、暂停、结束，设置相机的采集模式。

b)可对相机参数修改功能：可通过软件对相机的采集帧率、图像曝光、图像增益等参数进行修改等

c)支持多种图像的数据格式：包括BMP、BIN格式等

d)相机图像实时显示功能：可通过软件实时显示相机的图像画面，查看图像效果及实时帧率

e)相机采集数据保存功能：可通过软件选择数据保存位置

4. 配套PIV分析软件，具备以下功能：

a)图像前处理功能：支持对图像数据进行滤波调节，滤波参数可调

b)粒子速度分析功能：支持对粒子图像分析，得到速度场数据

c)数据质量控制功能：支持对速度场数据去除错点，并有多种插值功能

d)数据统计分析功能：支持对速度场数据进行统计分析，查看速度分布

e)支持导出多种格式的数据 ：支持txt、mat、ascii等多种数据格式
